[id2cnc] Подробный план постройки ЧПУ станка шаг за шагом, 2017

​

Plans Contents ::
– B.O.M (Machine 2ft x 4ft) with estimate cost.
– B.O.M (Machine 4ft x 2ft) with estimate cost.
– B.O.M (Machine 4ft x 4ft) with estimate cost.
– Machine explode views & part detail document (include 2ft x 4ft and 4ft x 2ft and 4ft x 4ft).
– Reference parts detail document.
– Assembly guide document.
– Assembly guide video.
– Electronic wiring diagram.
– Mach3 config guide.
– Aluminum 2D (DXF Files).

** If you need to customize this plan to support Plasma then you just easy remove center T-Slot aluminum (as picture above) from Y-Axis base and change table top to support plasma and change spindle clap to plasma clamp. ***

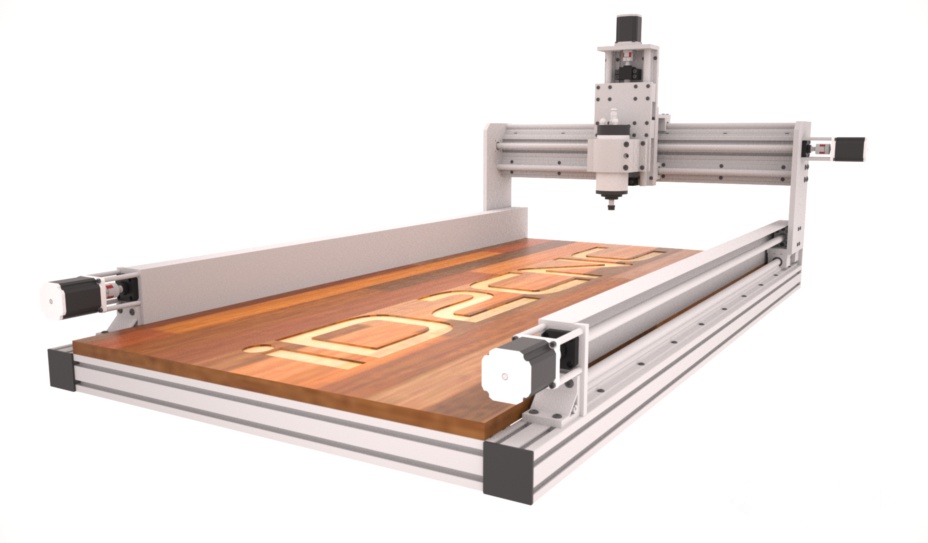

iD2CNC Machine v.2.1 Specification (2ft x 4ft) ::
– Machine working area 650mm x 1250mm x 150mm (width x length x height).
– Machine size 1000mm x 1600mm x 700mm (width x length x height).
– Design using metric unit (mm).
– Dual motor and ball screw on Y Axis.

iD2CNC Machine v.2.1 Specification (4ft x 2ft) ::
– Machine working area 1250mm x 650mm x 150mm (width x length x height).
– Machine size 1600mm x 1000mm x 700mm (width x length x height).
– Design using metric unit (mm).
– Dual motor and ball screw on Y Axis.

iD2CNC Machine v.2.1 Specification (4ft x 4ft) ::
– Machine working area 1250mm x 1250mm x 150mm (width x length x height).
– Machine size 1600mm x 1600mm x 700mm (width x length x height).
– Design using metric unit (mm).
– Dual motor and ball screw on Y Axis.

Estimate cost build ::
- For 2'x4' by using wood router , estimate cost about $1,600-1,800.
- For 4'x2' by using wood router , estimate cost about $1,600-1,800.
- For 4'x4' by using wood router , estimate cost about $1,800-2,000.

If you need to use 1.5kw water cooled spindle + inverter then cost will add 250-350$
==============
Планы Содержание ::

– Б. О. М (машина 2 фута х 4 фута) с помощью калькуляции.
– Б. О. М (машина 4 фута х 2 фута) с помощью калькуляции.
– Б. О. М (машина 4 фута х 4 фута) с помощью калькуляции.
– Машина взорвалась и часть сведений о документе (включая 2 фута х 4 фута и 4 фута х 2 фута и 4 фута х 4 фута).
– Справкой деталей документа.
– Документ руководство по сборке.
– Руководство по сборке видео.
– Электронные схема подключения.
– Руководство для mach3 конфигурации.
– Алюминиевый формате 2D (DXF-файлы).​

** Если вам нужно изменить этот план, чтобы поддержать плазме то вы просто легко удалить центр T-шлица алюминиевое (как картинке выше) от оси у верхней базы и таблицы изменений для поддержки плазме и изменить шпинделя хлопать в плазме зажим. ***

iD2CNC машина в. 2.Спецификация 1 (2 фута х 4 фута) ::

– Машина рабочей зоны 650 мм х 1250 мм х 150 мм (ширина х длина х высота).
– Размер машины 1000 мм х 1600 мм х 700 мм (ширина х длина х высота).
– Дизайн с использованием метрическом блоке (mm).
– Двойной двигатель и швп на оси Y.​

iD2CNC машина в. 2.Спецификация 1 (4 фута х 2 фута) ::

– Машина рабочая зона 1250 мм х 650 мм х 150 мм (ширина х длина х высота).
– Размер машины: 1600 мм х 1000 мм х 700 мм (ширина х длина х высота).
– Дизайн с использованием метрическом блоке (mm).
– Двойной двигатель и швп на оси Y.​

iD2CNC машина в. 2.Спецификация 1 (4 фута х 4 фута) ::

– Машина рабочая зона 1250 мм х 1250 мм х 150 мм (ширина х длина х высота).
– Размер машины: 1600 мм х 1600 мм х 700 мм (ширина х длина х высота).
– Дизайн с использованием метрическом блоке (mm).
– Двойной двигатель и швп на оси Y.​

Расчет стоимости строительства ::

На 2'x4' с использованием древесины маршрутизатор , расчет стоимости около $1,600-1,800.
На 4'x2' с помощью древесины маршрутизатор , расчет стоимости около $1,600-1,800.
На 4'x4' с помощью древесины маршрутизатор , оценить стоимость примерно 1800-2000$.
Если вам нужно использовать 1.5 kW с водяным охлаждением шпинделя + инвертор расходы добавить 250-350$​

Скрытый текст. Доступен только зарегистрированным пользователям.Нажмите, чтобы раскрыть...
