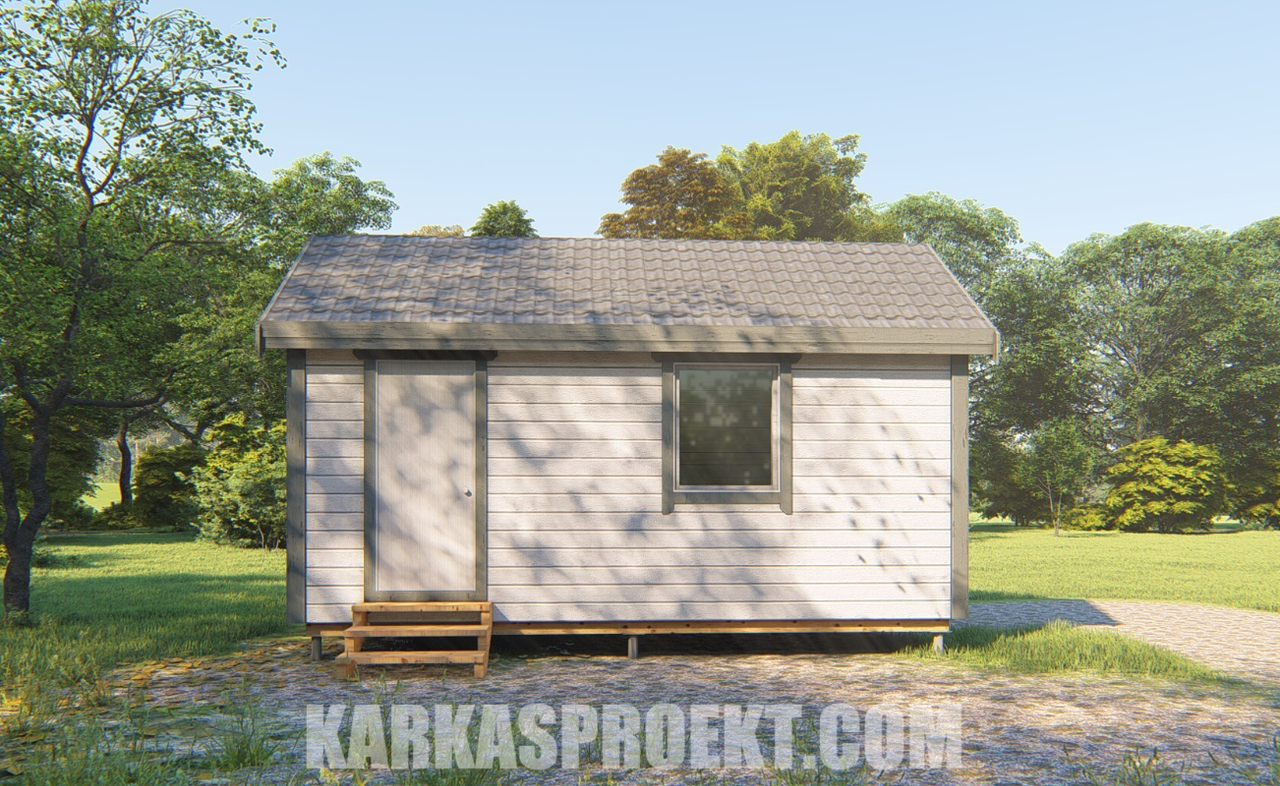

[Karkasproekt.com] Проект каркасной бытовки КД - 53

​

• Габариты дома 3х6 м.
• Общая площадь 15,7 кв.м.
• Площадь застройки 18 кв.м.
• Высота 1 этажа по каркасу 2,5 м.

Проект КД-53- это каркасная бытовка с утеплением как у полноценного дома. Она пригодна для эксплуатации в любое время года. В качестве фундамента используются винтовые металлические сваи диаметром 89 мм. с оголовком 200х200 мм. По сваям выполнен ростверк из доски 50х150 мм., собранной в пакеты по 3 шт. Соединение балок в углах, выполнено по принципу "ёлочки".

Цокольное перекрытие собирается из доски 50х200 мм., что на таких не больших пролётах балок, гарантирует высокую жёсткость пола и отсутствие вибраций при ходьбе или играх детей, а так же нормальную толщину утеплителя - до 200 мм между балок перекрытия. На своё усмотрение, вы можете заложить и 100, и 150 мм, но если планируется использовать дом в зимний период, мы бы рекомендовали не экономить и утеплиться по максимуму.

Наружные стены собираются из доски 50х100. В качестве способа обеспечения жёсткости стен, предусмотрено 2 варианта на выбор - или обшивка плитами ОСП-3, толщиной 9 мм., или врезка укосин их доски 20х100. Утепление стен между стоек каркаса составляет 100 мм. Что бы получить толщину утепления наружных стен в 150-200 мм, мы рекомендуем выполнить горизонтальную обрешётку из бруска 50х50 снаружи или изнутри дома с дополнительным слоем утеплителя.

Комплект чертежей для сборки этого дома состоит из двух разделов:
- АР (23 листа)
- КР (31 лист)
- Оптимизация раскроя пиломатериалов (7 листов)

Проект предоставляется в электронном виде и распечатывается вами самостоятельно в необходимом количестве экземпляров.
